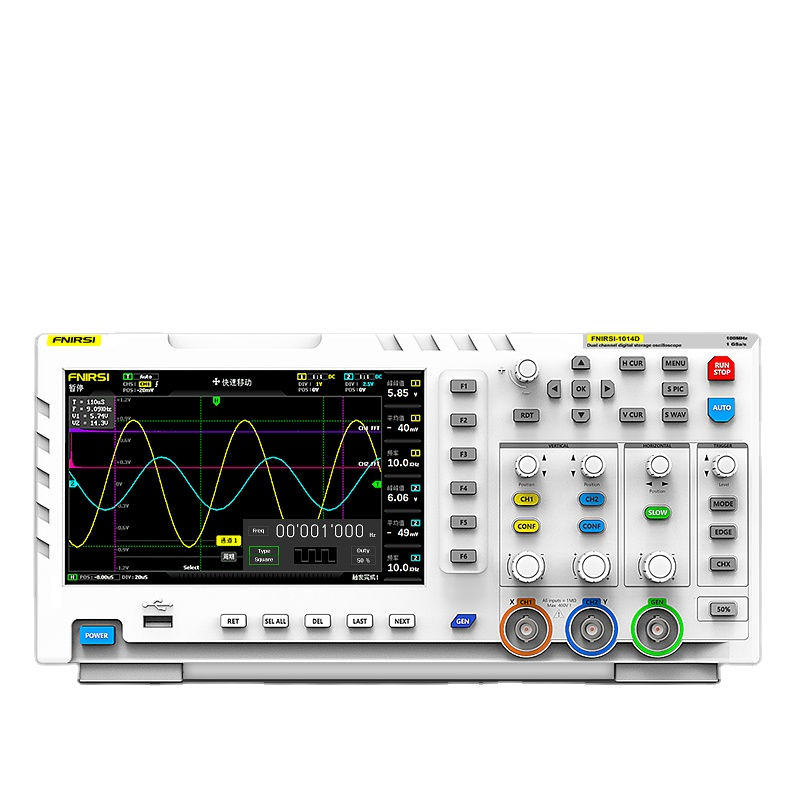

Características principales:

1: Generador de señal DDS incorporado, compatible con 12 tipos de señal de función
2: La función 【Capturar señal de salida】 original de la industria, puede almacenar hasta 1000 señales de captura
3: Algoritmo de decodificación altamente inteligente dirigido, la vida útil del codificador es infinita
4: Inteligente anti-quemaduras, 1X Puede soportar hasta 400V de voltaje soportado
5: 100MHz de ancho de banda analógico a 1GSa/s de frecuencia de muestreo (1X = 5MHz, 10X = 100MHz)
6: Pantalla TFT LCD a color de resolución 800 * 480 de 7 pulgadas con colores brillantes y alto contraste
7: Alto rango de voltaje de medición, 1X puede medir 0 ~ 40 V, 10X puede medir 0 ~ 400 V, 100X puede medir 0 ~ 4000 V
8: Medición de hasta 12 parámetros: VPP, VP, Vmax, Vmin, Vavg, Vrms ，Frecuente，Servicio+，Servicio-，Tiempo+，Tiempo-，Período
9：Función de medición del cursor, es conveniente medir manualmente el período, la frecuencia y el voltaje
10：Función de activación completa (simple,normal, automático)
11: En cualquier momento, la pantalla de forma de onda (función de pausa) se congela
12: Equipado con un botón AUTO de alta eficiencia
13: Almacenamiento de forma de onda con un botón y captura de pantalla
14: Espacio de almacenamiento incorporado de 1GB, puede almacenar hasta 1000 capturas de pantalla + 1000 conjuntos de datos de forma de onda
15: el potente administrador de imágenes de forma de onda admite la exploración de miniaturas, visualización, visualización detallada, cambio de página, eliminación y acercamiento, alejamiento, movimiento, etc. de forma de onda.
16: Equipado con una interfaz USB, que puede estar conectado a una computadora para compartir sus capturas de pantalla con la computadora, lo cual es conveniente para el análisis secundario
17: la función de visualización gráfica de figuras de Lissajous se puede utilizar para determinar la amplitud, la frecuencia y el contraste de fase de dos grupos de señales
18: función de visualización FFT, puede analizar las características espectrales de la señal
19: tecnología de compresión de memoria,la pantalla de actualización de forma de onda no parpadea
20：Ajuste del brillo de la pantalla
21：Ajuste del brillo de la cuadrícula de fondo
22：Ultra delgado, fácil de transportar

Parámetros del producto
Ancho de banda analógico
100 MHz * 2
Número de canales
2 canales
Frecuencia máxima de muestreo en tiempo real
 1GSa/s
Sensibilidad vertical
50 mV/div ~ 500 V/div
Rango de base de tiempo horizontal
50S/div ~ 10nS/div
Tensión máxima de prueba
40 V (sonda 1X), 400 V (sonda 10X)
Profundidad de almacenamiento
240Kbit
Resistencia de entrada
1MΩ
Resistencia de entrada
8bits
Modo de acoplamiento
AC/DC
modo de disparo
Único, Normal, Automático
borde de disparo
borde de disparo
Voltaje de disparo externo 0 – 40 V
0 – 40 V
Monitor
7 pulgadas - 800*480
Puertos de extensión
Exportación de imágenes USB
Tamaño
340 mm x 140 mm x 70 mm
Peso corporal
 1,5 kg
